门板加强筋多头自动化点焊

随着自动化的普及，越来越多的门板加强筋已经选用自动化龙门焊接生产线来大批量生产门板加强筋。由于为了保障门板的安全质量，在生产过程中需在门板上焊接加强筋，加强筋通常采用点焊的方式，若采用人工加工，工作较繁琐，工作强度较大且焊接途中有可能因工人操作不当而产生安全事故。

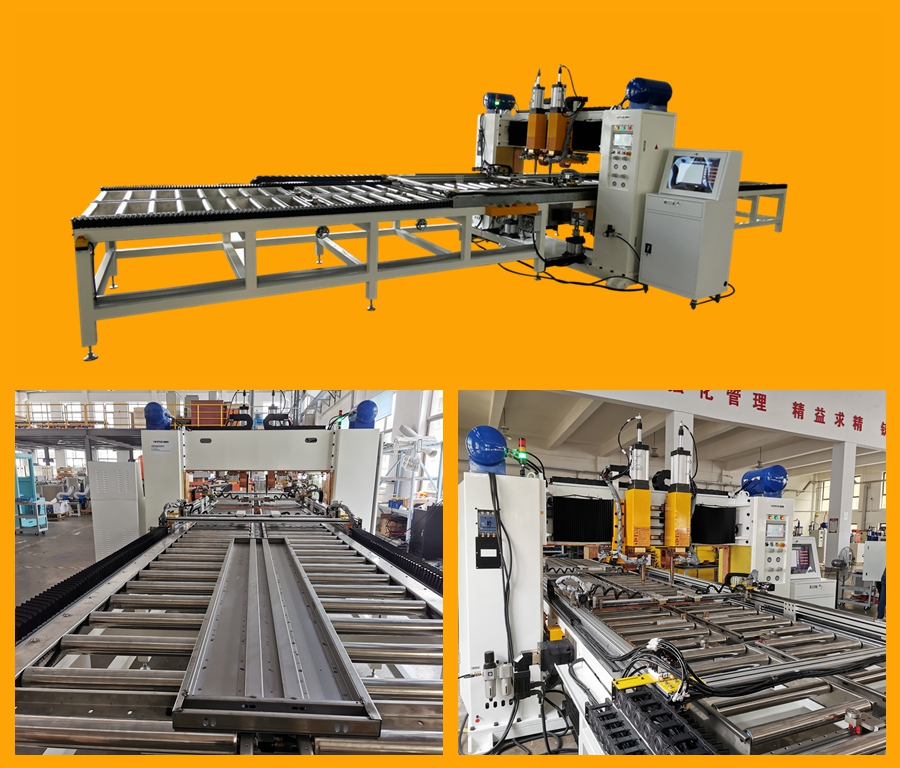

上海骏腾发研发的门板加强筋自动龙门焊接生产线为实现上述目的，采用以下技术方案：一种门板加强筋焊接装置，包括相对设置的机架，在机架的上表面沿其长度方向设置电机驱动的第一滚珠丝杠，在第一滚珠丝杠丝母的上表面固接固定板，在两个机架之间设置传送带；还包括用于夹紧门板和加强筋的夹紧机构和设置在传送带中部上方的焊接机构，所述夹紧机构包括与传送带宽度方向相平行且与传送带固接的第一夹板和与第一夹板相对的第二夹板，第二夹板设置在两个固定板之间，在固定板与第二夹板的端面之间设置由电机驱动的转轴，该电机与固定板固接，转轴与第二夹板固接、与固定板转动连接，在第一夹板和第二夹板相对的表面分别设置有两个相对的、由气缸控制的、可沿着第一夹板和第二夹板长度方向相对移动的夹紧块。

产品优点

1.产品结构紧密，设计合理，工件运输牢固稳定

2.设备自动化程度高，无需人工参与，节省人力

3.焊接精度高，生产效率快，产品品质好

4.设备适应广，满足各类现代化门板加强筋的自动化批量生产
