电梯门板加强筋自动焊接

电梯门板加强筋自动焊接生产线简介:电梯已经成为一个无比熟悉且又必不可缺的生活用品,电梯的生产质量与人们的正常生活息息相关,为了保障电梯的安全质量,在生产过程中需在电梯门板上焊接加强筋,加强筋通常采用点焊的方式,若采用人工加工,工作较繁琐,工作强度较大且焊接较危险。

电梯门板加强筋自动焊接生产线解决现有技术的不足,而提供一种工作效率高、焊接效果好的电梯门板加强筋焊接装置。

电梯门板加强筋自动焊接生产线为实现上述目的,采用以下技术方案:一种电梯门板加强筋焊接装置,包括相对设置的机架,在机架的上表面沿其长度方向设置电机驱动的第一滚珠丝杠,在第一滚珠丝杠丝母的上表面固接固定板,在两个机架之间设置传送带;还包括用于夹紧门板和加强筋的夹紧机构和设置在传送带中部上方的焊接机构,所述夹紧机构包括与传送带宽度方向相平行且与传送带固接的第一夹板和与第一夹板相对的第二夹板,第二夹板设置在两个固定板之间,在固定板与第二夹板的端面之间设置由电机驱动的转轴,该电机与固定板固接,转轴与第二夹板固接、与固定板转动连接,在第一夹板和第二夹板相对的表面分别设置有两个相对的、由气缸控制的、可沿着第一夹板和第二夹板长度方向相对移动的夹紧块。

优点:所述焊接机构包括设置在传送带两侧的支撑板,在两个支撑板相对的表面架设由电机驱动的第二滚珠丝杠,该电机与支撑板固接,在两个支撑板之间设置升降板,升降板的两端与相邻的第二滚珠丝杠的丝母固接,在升降板的下表面设置用于焊接加强筋两侧的两个焊枪。在第一夹板和第二夹板的相对表面沿第一夹板和第二夹板长度方向设置的滑轨,滑轨与夹紧块滑动连接。

效果:本实用新型中加强筋的焊接由机器设备实现,无需人工参与,通过夹紧机构对门板、加强筋固定,在夹紧机构移动的过程中配合焊枪的上下移动实现点焊操作,点焊精度、效率、质量均较高。

附图说明

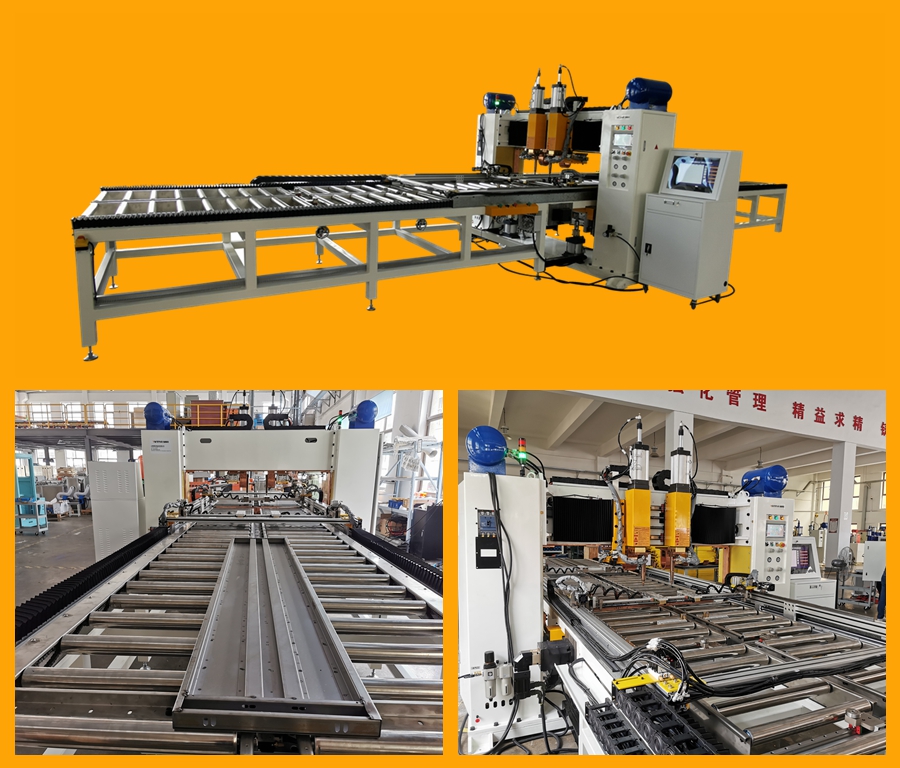

电梯门板加强筋自动焊接生产

配置:机架;传送带;夹紧机构;夹紧块;滑轨;第一滚珠丝杠;焊接机构;支撑板;升降板;第二滚珠丝杠;焊枪。

电梯门板加强筋自动焊接生产线高效的生产作业确保了当下所有的电梯行业生产需求,改善了传统焊接方式的不稳定性,实现了精度点焊,提高品质和产量。
