点焊机厂家解读不同型号选用低合金钢焊丝的说明

时间: 2022-08-18 分类: 行业知识

    有人问起不同型号选用低合金钢焊丝的一些问题，今天点焊机厂家小编针对这个问题做个深度解读。对于不同性能的原材料，应选择相匹配的焊接材料，即使采用相同的焊材，其缝焊的性能也有所不同。因为缝焊的性能不仅取决于填充金属的化学成分，而且与填充金属的规格，所来用的点焊机规范、预热温度、层间温度及保护气体等有关。例如，当采用氩-氧保护气体时，焊缝金属的化学成分与填充金属的成分相比变化不大，但是当采用CO保护气体时，锰-硅及其他脱氧元素的含量将有明显下降。

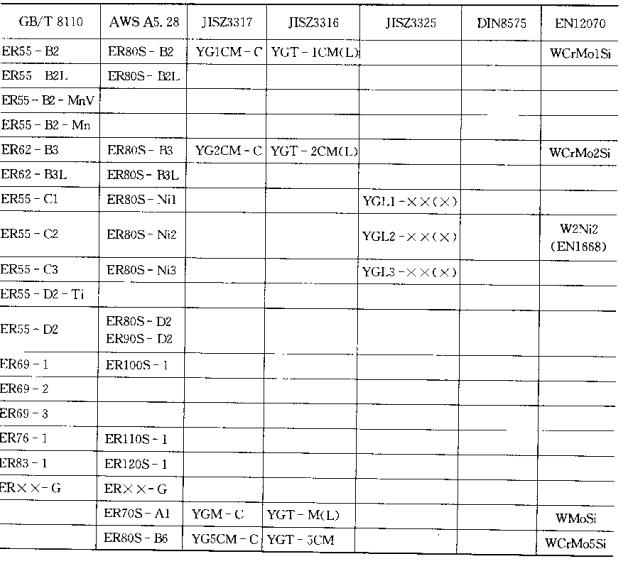

    1.AWSA5.28标准中的ER70S-A1类此类填充金属，除了增加0.5%钼外，其余与 AWSA5.18中分类的许多碳钢填充金属相类似。添加钼提高了焊缝金属的强度，特别是高温下的强度，使抗腐蚀性能也有所提高。但是添加钼元素会降低焊缝金属的缺口韧性。这类点焊机焊丝适用于C-0.5%Mo钢的焊接。

    2ER80S-B2(或ER55-B2)类此类填充金属用来焊接在高温和腐蚀工况条件下使用的1/2Cr-1/2Mo、1Cr-1/2Mo和125Cr-1/2Mo钢，亦可用来焊接Cr-Mo钢与碳钢的异种钢接头。各种熔化极气体保护焊(GMAW)过程的过渡模式都可应用。这类材料在焊接时易于产生冷裂纹，故应严格控制预热层间温度和焊后热处理规范。在此标准中，这些焊条需在焊后进行热处理。如果需在焊态使用时，应加以特别小心。

    3.ER70S-B2L(或ER55-B2L)类此类填充金属除了含碳量较低(≤0.05%)及由此带来强度较低之外，与ER80S-B2或ER55-B2L类型等效。这类焊材具有较好的抗裂性，适合于在焊态下或当点焊机焊好后热处理操作难以实现时，采用这类焊材具有较好的抗裂性，因而较适合在焊态下使用。ER70S-B2L在AWSA528的原有版本中为ER80S-B2L

    4.ER90S-B3(或ER62-B3)类此类填充金属用来焊接用于高温/高压管子 管道和压力容器的2.25Cr-Mo钢，亦可用来焊接Cr-Mo钢与碳钢的异种钢接头，各种CMAW的过渡模式均可使用。这类材料比1Cr-05Mo等钢更易于产生冷裂纹，所以在焊接时应严格控制预热温度、层间温度和焊后热处理。此类焊条需进行焊后热处理，如果需在焊态使用时，应加以小心。

    更多资讯请关注点焊机厂家或致电：400-856-5786
